Проект караксного прямостенного ангара холодного исполнения с ограждением из профнастила.

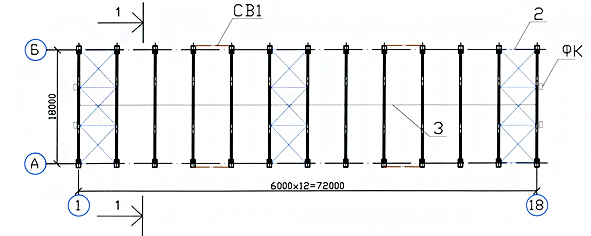

Место строительства: г. Новосибирск Размеры ангара: 72х18х7,5 м Тип ангара: прямостенный ангар Каркас: металлические конструкции Ограждающие конструкции: металлопрофиль Утепление: холодный ангар |
Спецификация | ||||
Марка | Наименование | Количество | Масса | |
одной | всех | |||
К1 | Колонна Н=6м (200х100х4) | 26 | 110,7 | 2878,2 |
2 | Связи по н.п.и в.п.ферм (ГСП 60х2) | 4 | 300 | 1200 |
СВ1 | Связи по колоннам (60х2) диаг. | 14 | 20,1 | 281,4 |
1 | Прогоны по верх. поясу ферм (22п) | 96 | 126 | 12096 |
Ворота (3х3,5м) | 6 | 150 | 900 | |
3 | Связи по н.п. ферм (90х3) | 12 | 48 | 576 |
Ф1 | Ферма | 13 | 410 | 5330 |
Распорки по колоннам (60х3) | 90 | 24 | 2160 | |
Поперечные связи между фермами | 15 | 335 | 5025 | |
ФК | Фахверковые колонны (160х4) | 4 | 116,85 | 467,4 |
Спецификация составлена только на металлический каркас ангара. Разгрузочные рампы и провнастил в спецификации не учтены.
